钢板数控液压冲孔机

钢板数控液压冲孔机主要用于输变电铁塔、通讯铁塔或钢结构加工中的连接板加工,以及其他机械行业中对平板类材料,进行冲孔和打钢印。

订购热线:0531-88739196

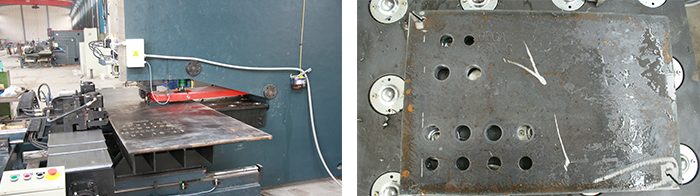

产品加工工件

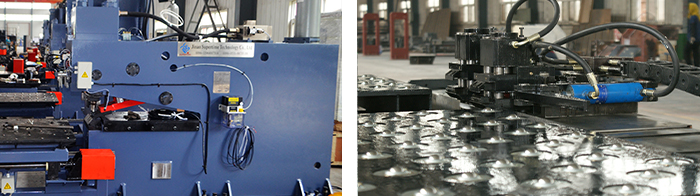

钢板数控液压冲孔机图片

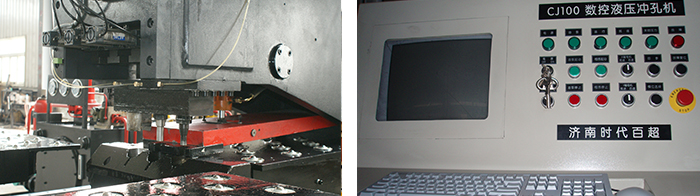

钢板液压冲孔机图片

产品技术参数

CJ数控液压冲孔机技术参数
型号 CJ100 CJ110
工件尺寸 1500×800  mm 1500×1000 mm
工件厚度范围 5~25(Q235) mm 6~25
(Q235,Q345,Q420)
冲孔直径 Φ26 mm Φ26 mm
模位数 3个 3个
孔到板边最小距离 25 mm 25 mm
冲孔力 1000 KN 1100 KN
打字力 800 KN 900 KN
 以上参数仅供参考,具体以技术方案为准

产品优势

1.加强的C型钢板焊接结构机身,刚性好,经过回火时效处理,使用寿命长,机身不变形。
2.工件由滚球工作台支撑,滑动阻力小。

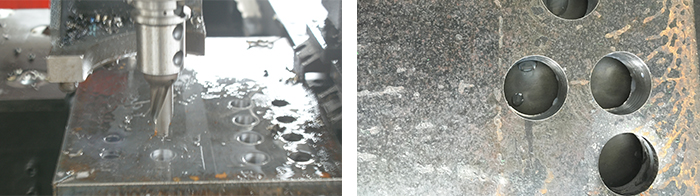

钢板数控液压冲孔机图片
3.整套系统的故障报警系统非常完善,可以指出出现故障的具体位置及可能的故障原因。
4.机械部分主油缸采用整体式结构,区别于市场上常见的油缸下腔采用导向套式结构,而导向套固定
螺栓极易损坏,使设备故障率增加。
数控液压冲孔机图片
5.数控液压冲孔机采用油缸缸体动作,活塞固定的方式,主机部分的侧板、导向座、冲头杆等都是加
强的,使机械刚性得以增强并改善受力状态和设备长期高负载运行的稳定性。
6.活塞杆固定点设有球面连接,使微量的偏载力能够在受力点得以自动调整,保护活塞杆及受力面。
