JX数控角钢钻孔生产线

数控角钢钻孔生产线是一种用于电力与通讯行业角钢塔、建筑行业、铁路、桥梁工程中角钢构件的打钢印、钻孔和切断,一次完成,操作简单。

订购热线:0531-88739196

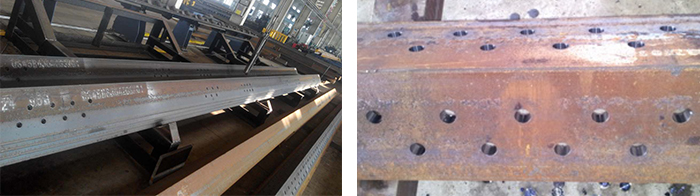

产品加工工件

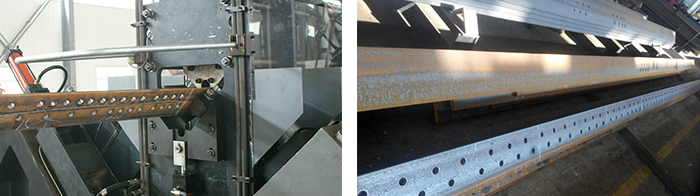

数控角钢钻孔生产线加工图

数控角钢钻孔生产线效果图

产品技术参数

JX数控角钢钻孔生产线技术参数
型号 JX2532 JX2532F JX3540F
加工范围 mm 140*140*10-250*250*35 140*140*10-250*250*35 140*140*10-350*350*40
钻孔直径*厚度 Φ30*35  Φ26*35 Φ26*35
打号公称力  1000/1250 KN 1000/1250 KN 1000/1250 KN
每侧钻头数目 3 个 3 个 3 个
角钢送进速度 60 M/min 40 M/min 40 M/min
主轴转速 180-560 r/min 6000 r/min 6000 r/min
主轴锥孔 莫氏  BT40    BT40
  以上参数仅供参考,具体以技术方案为准

产品优势

1.主机采用钢板组合机构,刚性好。液压系统通过电磁阀换向控制各部分动作,结构简单、使用方便。
2.配有两个钻孔单元,每侧的钻孔单元安装三套钻孔模具。钻孔单元配有六组数控钻削动力头,采用
台湾内冷精密主轴,转速可达到6000r/min,一次性完成对角钢上所有孔的加工,钻孔效率高。

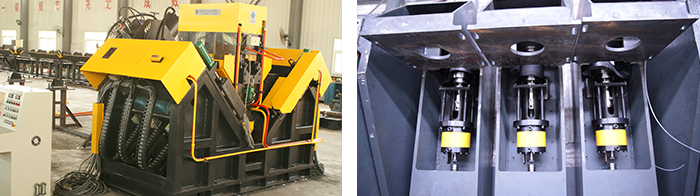

数控角钢钻孔生产线主机图
3.打号单元安装四组可更换的字盒,一次排料可以加工四种工件。
4.数控角钢钻孔生产线孔距方向定位精度高,送料部分装有专用测量编码器,用于反馈送料小车的实
际位置并实时补偿修正位置误差,形成闭环控制系统。

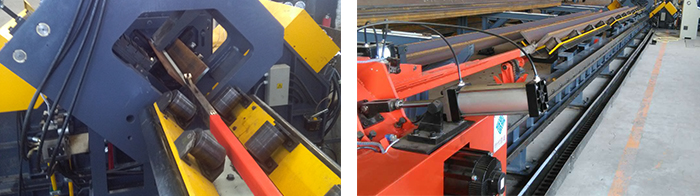

数控角钢钻孔生产线小车图
5.采用时代百超自主研发的计算机控制软件,功能齐全,方便编程,控制软件随时监控机器运行,出
现故障时,屏幕上会显示出详细的故障原因及处理方法,大大节省维修停机时间。
6.实现生产设备与ERP联网要求,提高了设备的运行效率,加强了设备的管控能力,并且可以根据用户
工厂的管理现状要求增减不同功能。
