JX数控角钢冲孔生产线

数控角钢冲孔生产线是一种用于电力与通讯行业角钢塔、建筑行业、铁路、桥梁工程中角钢构件的打钢印、冲孔和切断,一次完成,操作简单。

订购热线:0531-88739196

产品加工工件

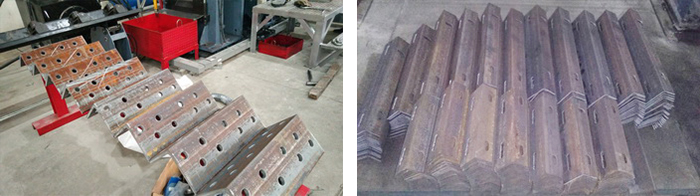

数控角钢冲孔生产线工件图片

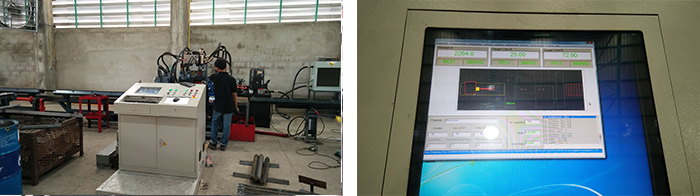

数控角钢冲孔生产线效果图

产品技术参数

JX数控角钢冲孔生产线技术参数
型号 JX0808 JX1412 JX2020 JX2020S
加工
范围
30*30*3-
75*75*8
40*40*3-
140*140*12
63*63*4-
200*200*20
63*63*4-
200*200*20
冲孔
直径
26 mm Φ26×14 Φ26×20  Φ26×20
冲孔力KN 400  550  1000  1100
压印力KN 600  550/1000 550/1000/1250 1000/1250
切断力KN 600(单刃) 900(双刃) 1200(双刃)
3500(单刃)
1200(双刃)
3500(单刃)
每单元
冲头数目
2 2 3 3
X轴送进速度 80 M/min 60 M/min 60 M/min 60 M/min
  以上参数仅供参考,具体以技术方案为准

产品优势

1.主机采用钢板组合机构,刚性好。液压系统通过电磁阀换向控制各部分动作,结构简单、使用方便。
2.配有两个冲孔单元,每侧的冲孔单元安装两套或三套冲孔模具;模架、冲头和底模更换方便。冲孔
单元采用两组或三组气缸自动快速换模装置,可自动实现在同一工件上一次送料完成两种或三种不同
孔径的加工。

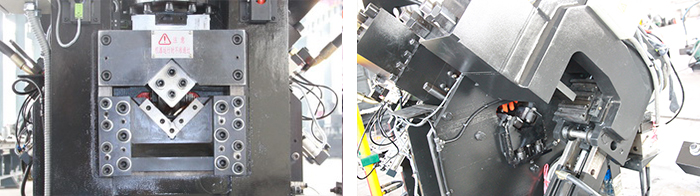

数控角钢冲孔生产线主机
3.打号单元安装四组可更换的字盒,一次排料可以加工四种工件。
4.剪切单元,有双刃和单刃两种切断方式可供用户选择。在设计上为了得到更好的切面质量,单刃和
双刃两种方式的切刀间隙均可根据角钢的厚度进行调整,提高剪切质量的同时也使刀具寿命得以延长。

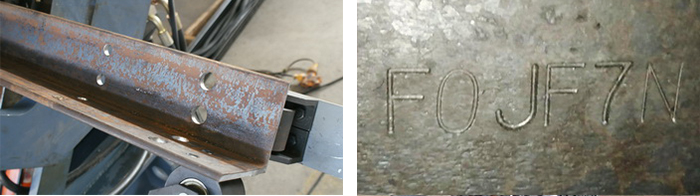

数控角钢冲孔生产线剪切
5.采用时代百超自主研发的计算机控制软件,功能齐全,方便编程,控制软件随时监控机器运行,出
现故障时,屏幕上会显示出详细的故障原因及处理方法,大大节省维修停机时间。
6.实现生产设备与ERP联网要求,提高了设备的运行效率,加强了设备的管控能力,并且可以根据用户
工厂的管理现状要求增减不同功能。
数控角钢冲孔生产线系统图
