SWZ型钢数控三维钻床

SWZ型钢数控三维钻床由主机及送料小车组合而成,可广泛用于建筑、桥梁钢结构中H型钢、槽钢钻孔加工,具有精度高、操作方便等特点。

订购热线:0531-88739196

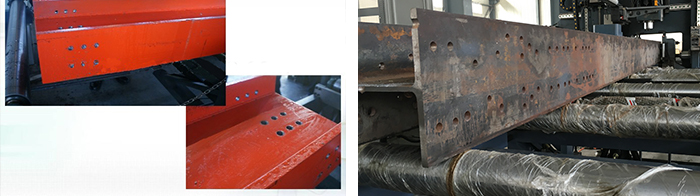

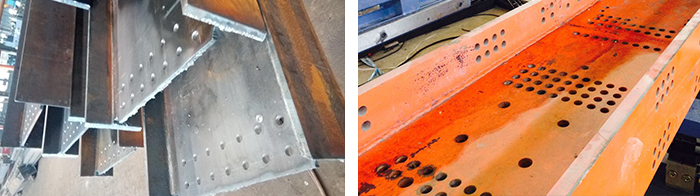

产品加工工件



型钢数控三维钻床图片

产品技术参数

SWZ立体车库三维钻床技术参数
型号 SWZ700 SWZ1000 SWZ1250
型钢工件参数 宽度范围 150-700mm 150-1000mm 150-1250mm
高度范围 75-400mm 75-500mm 75-600mm
原材料长度 15 m(可根据要求定制)
主轴 固定侧、移动侧 ¢12-¢26.5
中间单元 ¢12-¢33.5
主 轴 转 速 180~560 r/min
主轴数量 3 个
轴向进给速度 20-300 mm/min
莫氏锥度 莫氏锥孔3#、4#
主  机(长x宽x高) 约3600x1500x2500 约4400×2400×3500 约4800x2400x3300
 以上参数仅供参考,具体以技术方案为准

产品优势

1.整体框架式结构,采用高强度的矩管,承载力大,连接部分采用多条加强筋,刚性足,稳定性好。
2.专利设计活动立柱式结构,有效减少空行程,提高稳定性,加工效率。

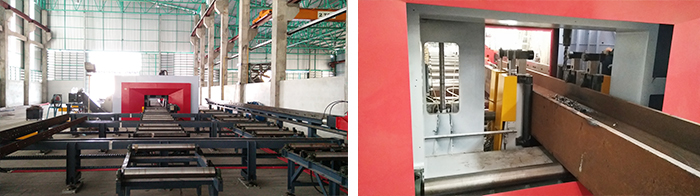

型钢数控三维钻床图片
3.分体式数控小车,双向减速机消除正反向间隙,定位精准,自动加紧送料。
4.主机装有自动检测装置,可对工件的变形进行检测,并通过数控系统来有效的补偿,提高加工精度。

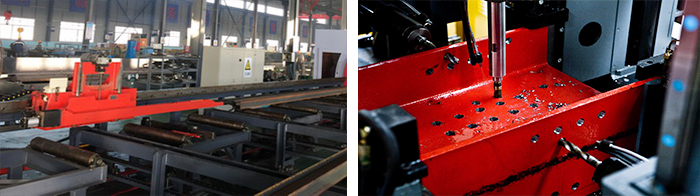

型钢数控三维钻床小车送料
5.具备型钢打点功能,代替人工划线,提高生产效率。
6.钻孔时采用气雾冷却,即通过空气+高压水来实现的,冷却液用量少,节省成本、环保 、减少钻头的磨损。
