SWZ立体车库三维钻床

SWZ立体车库三维钻床共有三个动力头,每个动力头设有三个主轴即九轴数控三维钻床主要用于立体车库、轻型钢构、住宅钢构等行业中小型H型钢、槽钢的钻孔加工。

订购热线:0531-88739196

产品加工工件

SWZ700立体车库三维钻

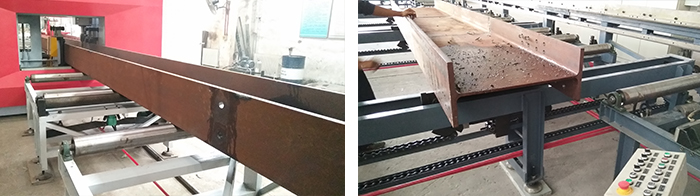

立体车库三维钻加工图

产品技术参数

SWZ立体车库三维钻床技术参数
型号 SWZ400-9 SWZ700-9
型钢工件参数 宽度范围 150-400mm 150-700mm
高度范围 75-400mm 80-400mm
原材料长度 12 m(可根据要求定制)
主轴 钻孔直径 φ5-φ36 mm
主轴转速 180-560 r/min
锥柄形式 莫氏锥度4#
主轴数量 3*3
轴向进给速度 20-300 mm/min
电机功率 3×5.5 kW 3×5.5 kW
主  机(长x宽x高) 约3800x1800x3400mm 约3600x1500x2500mm
  以上参数仅供参考,具体以技术方案为准

产品优势

1.整体框架式结构,采用高强度的矩管,承载力大,连接部分采用多条加强筋,刚性足,稳定性好。
2.专利设计活动立柱式结构,有效减少空行程,提高稳定性,加工效率。

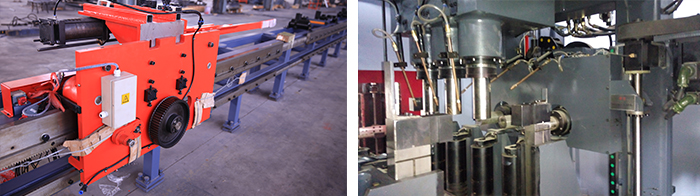

立体车库三维钻床图
3.分体式数控小车,双向减速机消除正反向间隙,定位精准,自动加紧送料。
4.主机装有自动检测装置,可对工件的变形进行检测,并通过数控系统来有效的补偿,提高加工精度。

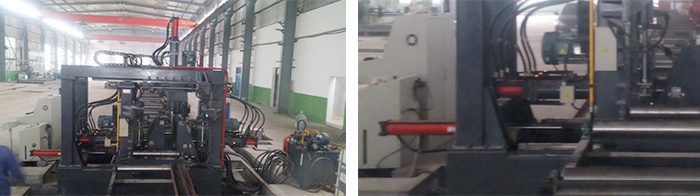

立体车库三维钻床图片
5.具备型钢打点功能,代替人工划线,提高生产效率。
6.钻孔时采用气雾冷却,即通过空气+高压水来实现的,冷却液用量少,节省成本、环保 、减少钻头的磨损。
