SWD龙门移动式数控三维钻床

龙门移动式数控三维钻床主要用于建筑、桥梁等行业中大型H型钢、箱型梁、槽钢、异型钢的钻孔加工。

订购热线:0531-88739196

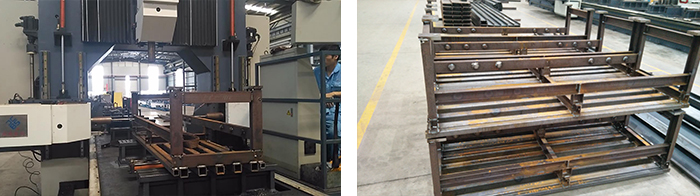

产品加工工件

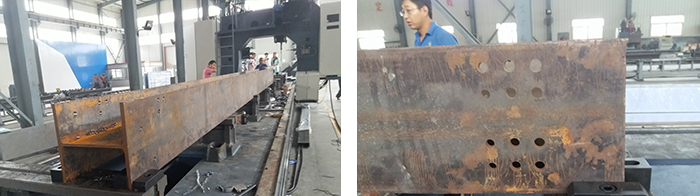

龙门移动式数控三维钻床加工图

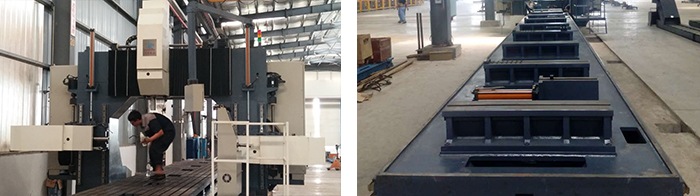

龙门移动式数控三维钻床效果图

产品技术参数

SWD龙门移动式数控三维钻床技术参数
型号 SWD1010-3 SWD2010-3 SWD3010-3
型钢工件参数 宽度 300-1000mm 600-2000 mm 1600-3000 mm
高度 300-1000mm 400-1000 mm 200-1500 mm
长度 24 m(可根据要求定制)
钻削动
力头
数量 3 个
钻孔直径 ¢10~¢50 mm
主轴转速 100~700 r/min
钻孔进给速度 0~4 m/min
电气
系统
控制方式 PLC PLC PLC
数控轴数 7 8 8
电机总功率 约42kW 约47kW 约47kW
  以上参数仅供参考,具体以技术方案为准

产品优势

1.采用龙门移动,工作台固定的结构形式,整体刚性好,抗震性极佳,龙门移动灵活,精度保持久,
同时减小了床身长度,节省了占地面积。床身上装有侧推装置,可使工件自动对准基准点,方便工件
夹紧。
2.装有气动检测装置,用来检测H型钢的位置,采用检测补偿功能来修正工件的形状误差和装夹误差,
以便自动修正钻孔位置。

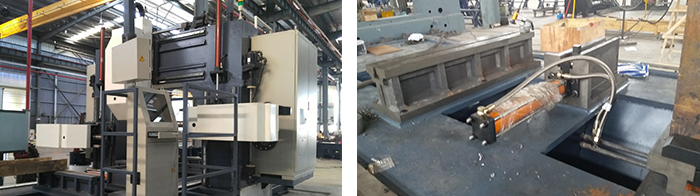

龙门移动式数控三维钻床动力头
3.主轴配备液压平衡缸,保持动力头平衡。使动力头不受下拉力影响,工作时更加稳定,精准。
4.滑枕式结构,动力头整体移动。伺服电机进给,钻孔更加精准,设备钻孔时更加稳定。
龙门移动式数控三维钻床系统
5.电气控制系统采用PLC系统控制,并配备上位计算机,工件通过计算机输入和存储,且可实现CAD/CAM
转化,操作方便。
6.采用集中润滑系统,可对设备多个润滑点统一润滑,延长使用寿命。
