DJ高速数控转角带锯床

DJ高速数控转角带锯床主要用于锯切H型钢、槽钢、箱型梁、圆钢等断面的工件,具有锯口窄、省料、锯切精度高,加工过程智能化和自动化,生产效率高等优点。

订购热线:0531-88739196

产品加工工件

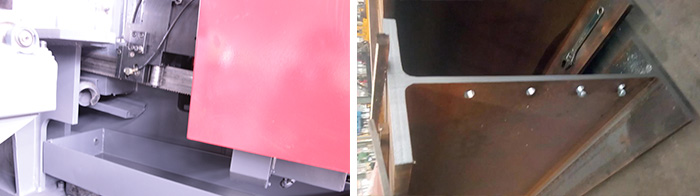

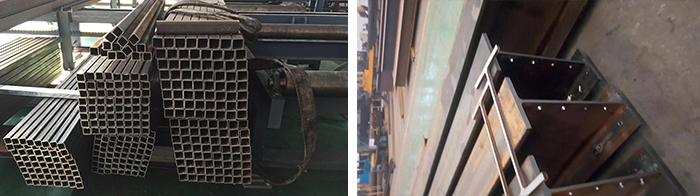

高速数控转角带锯床工件图

高速数控转角带锯床加工图

产品技术参数

DJ高速数控转角带锯床技术参数
型号 DJ1000 DJ1250
锯切H型钢尺寸
(不转角时)
(截面高度×翼缘宽度)
1000 mm×500 mm 1250 mm×600 mm
200 mm×75 mm 200 mm×75 mm
锯条规格 T:1.6mm W:54mm T:1.6mm W:67mm
电机功率 主电机 11 kW 15 kW
液压泵 5.5kW 5.5kW
锯条线速度 20~100 m/min 20~100 m/min
斜切角度 0°~45° 0°~45°
锯切进给速度 程序控制 0-2 m/min程序控制
机床重量 约7t 约8t
  以上参数仅供参考,具体以技术方案为准

产品优势

1.锯架由方钢管和钢板焊接而成,使得锯架的强度和精度更加稳定。
2.锯架进给采用液压伺服比例阀和编码器,可以实现数字化进给,对工件可实现:快速进给、慢速进
给、快速进给。

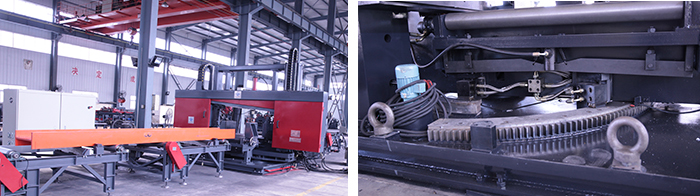

高速数控转角带锯床部件图
3.旋转工作台采用框式结构,设有制动装置,刚性好,稳定强,锯切截面平整。工件不动而整机转动,
即可完成0°~45°之间任意角度的斜切。
4.竖直压料装置,可根据工件大小变化调整宽度方向的压紧位置,使锯切时工件稳定性强,延长锯条
使用寿命。

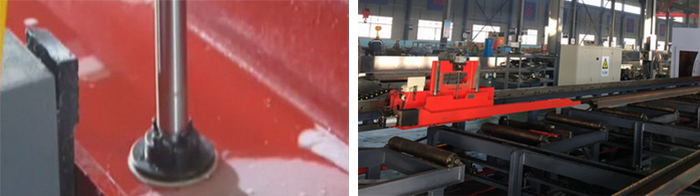

数控转角带锯床图
5.锯条采用液压张紧,锯条在快速运动中亦保持良好的张紧力,延长了锯条寿命,用户可根据型钢大小
来调整压力。在锯条架上装有动力旋转刷子,自动清理切割后可能粘在锯条上的铁屑。
6.采用数控小车送料,数控送料装置是由伺服电机经减速机减速后通过齿轮齿条驱动,定位准确。
