CJHZ系列数控龙门钻床

CJHZ系列数控龙门钻床属于高速钻铣床,采用龙门侧挂式结构,主要用于建筑、桥梁、铁塔等钢结构行业中的平板类工件钻孔和铣削加工,也可用于锅炉、石化行业的管板、折流板和圆形法兰钻孔和轻铣加工;用以钻通孔、盲孔、阶梯孔、孔端倒角以及工件的铣削加工。

订购热线:0531-88739196

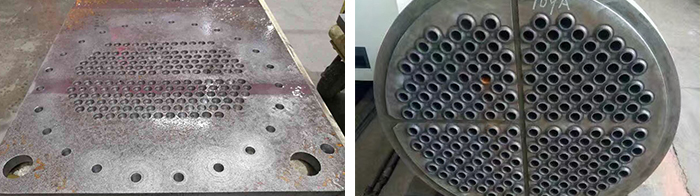

产品加工工件

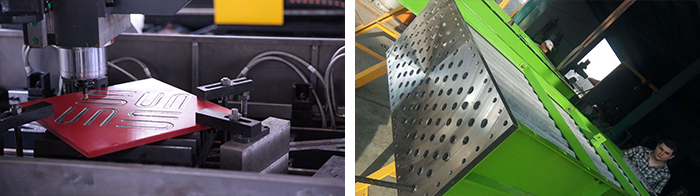

数控龙门钻床加工图

数控龙门钻床图片

产品技术参数

CJHZ系列数控平面钻床技术参数
型号 CJ1010HZ CJ1610HZ CJ1616HZ CJ2020HZ
加工范围 1000*1000 1600*1000 1600*1600 2000*2000
动力头数量 1个 1个 1个 1个
主轴锥孔 BT40 BT40 BT40 BT40
钻孔直径 Φ40 Φ40 Φ40 Φ40
主轴转速 10—3000 r/min 10—3000 r/min 10—3000 r/min 10—3000 r/min
电机总功率 约25kW 约25kW 约25kW 约30kW
机床重量 约9t 约10t 约12t 约15t
 以上参数仅供参考,具体以技术方案为准。

产品优势

数控龙门钻床动力头
1.CJHZ数控龙门钻床采用数控滑枕式动力头(Z轴),配进口BT40主轴,主轴转速30~3000r/min,实现
钻头快进—工进—快退的自动转换,具有加工效率高,维护简单等优点。

2.工作台上平面布置有若干横向T形槽条,用以装夹夹具及工件。

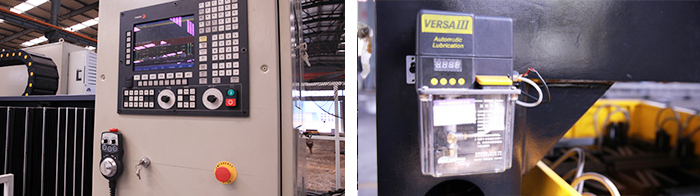

数控龙门钻床西门子系统
3.数控采用西门子808D控制,并配备上位计算机以方便工件加工程序的存储与输入,操作简便。
4.采用集中润滑系同,提高了设备的使用寿命,同时降低工人的工作强度,易于维护。

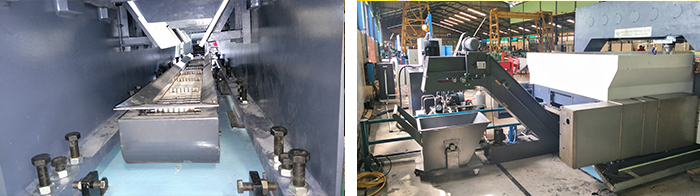

数控龙门钻床排削
5.数控龙门钻床配有平板链式自动排屑器和集屑车,收集铁屑和切削液。
6.床身、龙门采用钢板焊接结构,通过有限元分析薄弱环节增加井字形布筋密度,保证抗扭抗弯力,经
过热时效处理(580-680,24小时恒温),有效去除硬力70%-80%。保证机床的强度和精度稳定。
