GZP系列数控平面钻床

GZP系列数控平面钻床为高速钻铣床,采用导轨平铺式结构,应用于能源、交通、船舶、风电、核电、冶金、工程机械、石化机械等行业,特别适用于大型管板件的高速加工。具备钻削(钻、扩)、铣削、镗孔、攻丝等多种加工功能, 钻孔和铣削为主要加工功能,工件一次装夹后可进行钻、镗、铰、铣等多种工序加工。加工过程数控,效率高,精度高,编程方便,操作简单。

订购热线:0531-88739196

产品加工工件

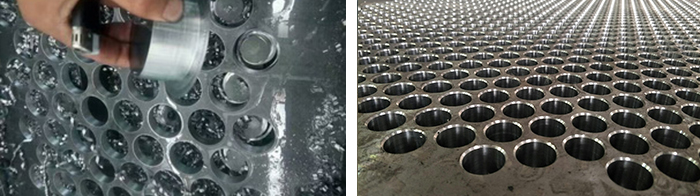

数控平面钻床加工图

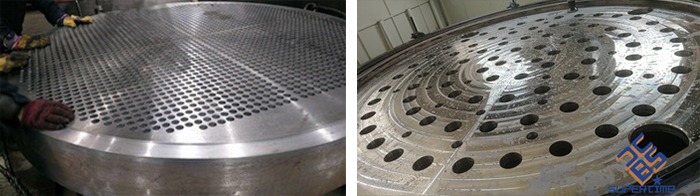

数控平面钻床加工管板图

产品技术参数

GZP系列数控平面钻床技术参数
型号 GZP3030 GZP3535 GZP4040 GZP5050
加工范围 3000*3000 3500*3500 4000*4000 5000*5000
主轴锥孔 BT50 BT50 BT50 BT50
钻孔直径 Φ80 Φ80 Φ80 Φ80
主轴转速 10—3000 r/min 10—3000 r/min 10—3000 r/min 10—3000 r/min
电机功率 约110 KW 约110 KW 约110 KW 约110 KW
机床重量 约45 T 约50 T 约65 T 约75 T
  以上参数仅供参考,具体以技术方案为准。

产品优势

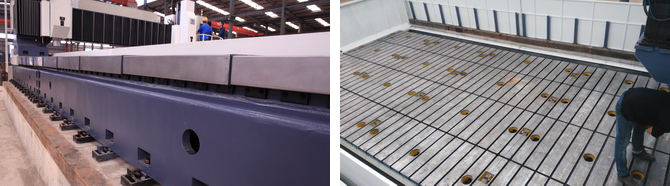

GZP数控平面钻床龙门工作台图
1.床身采用高强度铸铁结构,安装时通过箱体式垫铁调整床身水平度,刚性好,稳定性强,保证精度。
2.
工作台采用铸铁结构刚性好,稳定性强。上面布置若干横向T形槽,用以装夹工件;安装时固定若干
地锚器更好固定床身,提高机床稳定性。

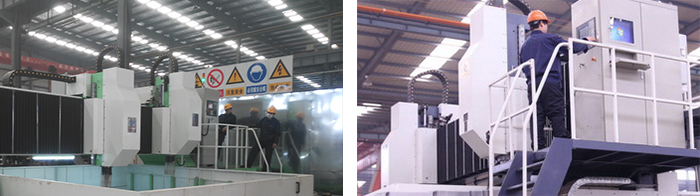

数控平面钻床动力头图

3.动力头采用T型滑枕结构,两侧各配置3个滑块使动力头运动更稳定,滚柱导轨导向更好的保证精度;
配置BT50主轴,转速3000 r/min,加工效率高。

4.GZP数控平面钻床控制系统采用德国西门子成套数控系统,保证性能先进、稳定可靠。并配有RS232
接口和LCD液晶显示屏,可实现CAD/CAM直接转换,操作方便。

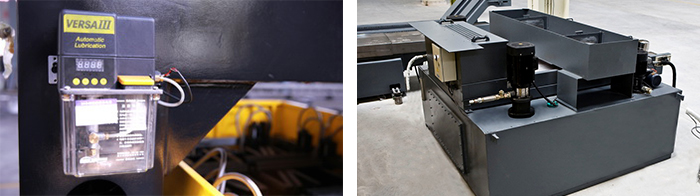

数控平面钻床润滑系统
5.冷却系统配带纸过滤机,分别有高压内冷泵和低压泵外冷,可供刀具内冷却或外冷却使用。冷却液可
循环使用。

6.数控平面钻床精密直线滚柱导轨副、齿轮齿条副、精密滚珠丝杠副等高精度的运动副均配备有自动润
滑系统,延长机床使用寿命,节省劳动力。
