GZC系列数控龙门钻

GZC系列数控龙门钻为高速数控钻铣床,采用龙门侧挂式结构,可以装夹硬质合金内冷钻头钻孔也可以用高速钢麻花钻头外冷钻孔,主要用于石油化工换热器管板加工及锅炉行业管板和封头加工。

订购热线:0531-88739196

产品加工工件

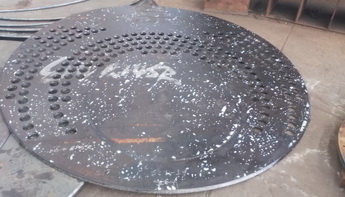

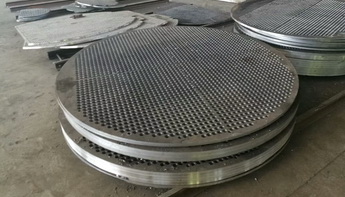

数控龙门钻加工管板图 数控龙门钻

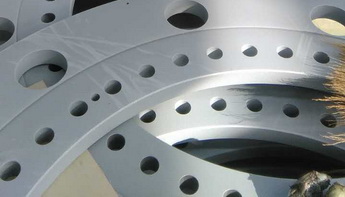

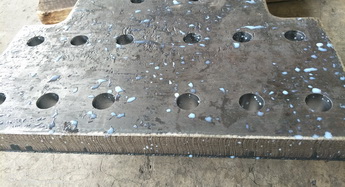

数控龙门钻加工法兰图 数控龙门钻加工钢板图

产品技术参数

GZC系列数控平面钻床技术参数
型号 GZC2020 GZC2525 GZC3030 GZC3535
加工范围 2000*2000 2500*2500 3000*3000 3500*3500
动力头数量 2个 2个 2个 2个
主轴锥孔 BT50 BT50 BT50 BT50
钻孔直径 Φ80 Φ80 Φ80 Φ80
主轴转速 10—3000 r/min 10—3000 r/min 10—3000 r/min 10—3000 r/min
电机总功率 约110kW 约110kW 约110kW 约110kW
机床重量 约25t 约30t 约35t 约40t
  以上参数仅供参考,具体以技术方案为准

产品优势

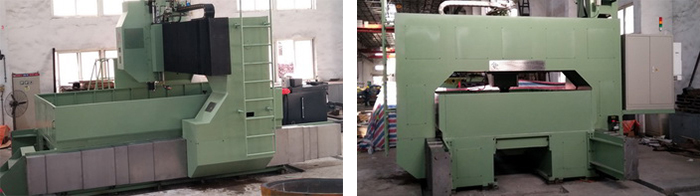

数控龙门钻图片

1.床身采用钢板焊接结构,经人工时效处理,精度稳定。加固型的龙门使机床的刚度大大提高,可以
保证大的切削用量。工作台上平面布置有若干横向T形槽条,用以装夹夹具及工件。

2.经过热时效处理(580-680,24小时恒温),有效去除硬力70%-80%。保证机床的强度和精度稳定。龙
门截面大,采用钢板焊接结构,通过有限元分析薄弱环节增加井字形布筋密度,保证抗扭抗弯力。

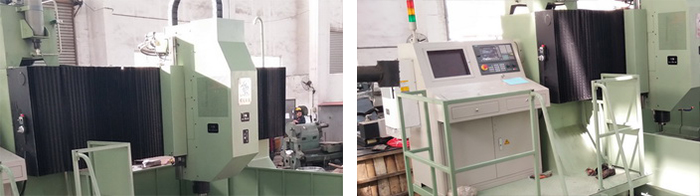

数控龙门钻系统图

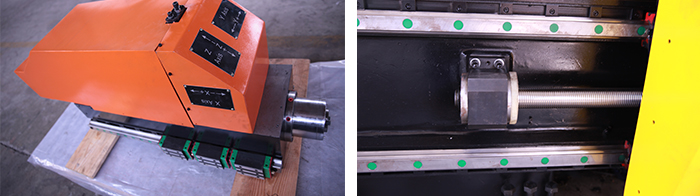

3.钻削动力箱属刚性精密主轴,采用BT50内冷主轴,可使用硬质合金内冷钻头,精度高。配备液压打
刀缸,装卸刀具极为方便。

4.用西门子808D控制系统,钻孔坐标可实现CAD/CAM直接转换,操作界面具有人机对话、误差补偿、
自动报警等功能。具备钻孔前孔位预演和复检功能,操作方便。
数控龙门钻图片

5.数控龙门钻所配置的滚珠丝杠、直线滚动导轨、液压泵、阀、主轴及进给伺服电机及其驱动器、数
控系统等均为品牌产品,机器的精度、可靠性高,故障少、开机率高。
