CJHZA系列龙门数控钻床

CJHZA系列龙门数控钻床为经济型数控钻铣床,主要用于建筑、桥梁、铁塔等钢结构行业中的平板类工件钻孔、攻丝和轻铣加工,用以打点、钻通孔、盲孔、阶梯孔、倒角加工。

订购热线:0531-88739196

产品加工工件

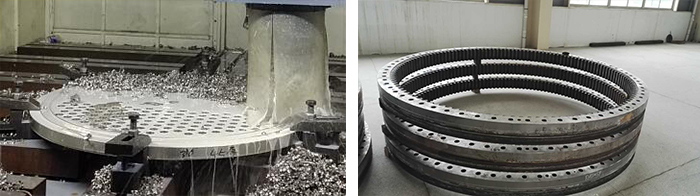

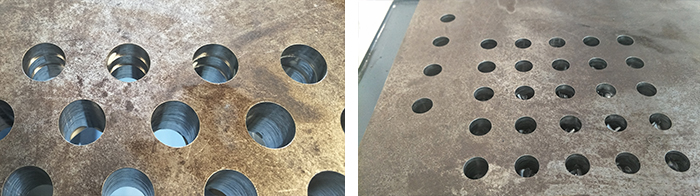

龙门数控钻床工件图

龙门数控钻床法兰图

产品技术参数

CJHZ(A)系列数控平面钻床技术参数
型号 CJ1010HZA CJ1610HZA CJ2016HZA CJ2030HZA
加工范围mm 1000*1000 1600*1000 2000*1600 2000*3000
动力头数量 1个 1个 1个 1个
主轴锥孔 BT50 BT50 BT50 BT50
钻孔直径mm Φ50 Φ50 Φ50 Φ50
主轴转速r/min 10—3000  10—3000 10—3000  10—3000
电机总功率 约25kW 约25kW 约25kW 约26kW
机床重量 约7t 约8t 约12t 约16t
 以上参数仅供参考,具体以技术方案为准

产品优势

1.床身、龙门采用钢板焊接结构,通过有限元分析薄弱环节增加井字形布筋密度,保证抗扭抗弯力,
经过热时效处理(580-680,24小时恒温),有效去除硬力70%-80%。保证机床的强度和精度稳定。

2.CJHZA经济型龙门数控钻床动力头(Z轴)选用国产精密BT50主轴,主轴转速30~3000r/min,实现
钻头快进—工进—快退的自动转换,具有加工效率高,维护简单等优点。

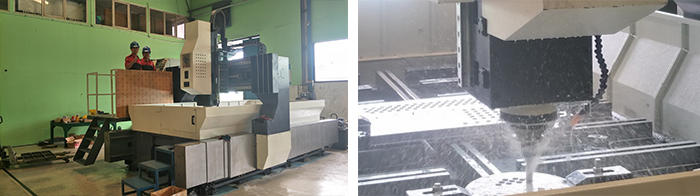

龙门数控钻床图片
3.工作台上平面布置有若干横向T形槽条,用以装夹夹具及工件。
4.

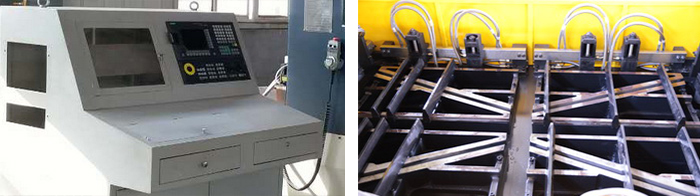

数控采用西门子808D控制,并配备上位计算机以方便工件加工程序的存储与输入,操作简便。
龙门数控钻床系统

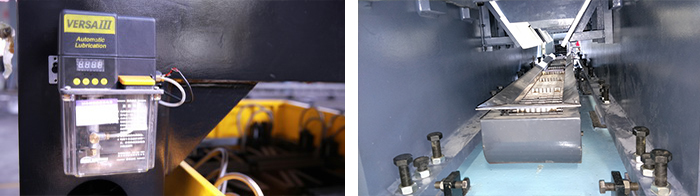

5.采用集中润滑,提高了设备的使用寿命,同时降低工人的工作强度,易于维护。
6.龙门数控钻床配有平板链式自动排屑器和集屑车,收集铁屑和切削液。
 龙门数控钻床图片
