卧式数控管板钻床

WZ卧式数控管板钻床主要用于核电换热器管板加工用数控钻:因为核电管板的厚度比较大,采用卧式加工的方式更利于排削。具有加工效率高,精度高等优势。

订购热线:0531-88739196

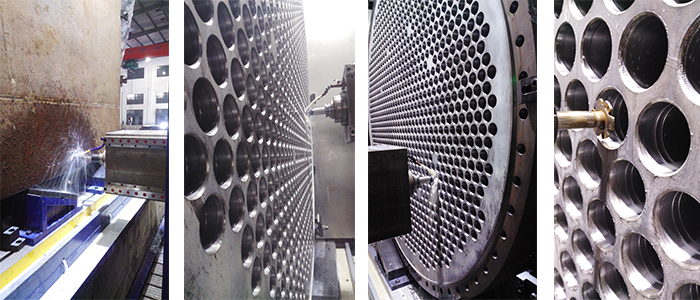

产品加工工件

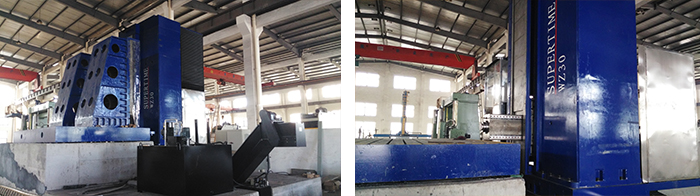

卧式数控管板钻床图片

产品技术参数

型号 WZ20 WZ30
有效加工范围 Φ500-Φ2000mm Φ500-Φ2000mm
工件高度 400mm 400mm
滑枕式
动力头
数量 1个 1个
主轴锥孔 BT50 BT50
钻孔直径 Φ70mm Φ70mm
钻孔深度 ≤400 ≤400
主轴转速 30—3000r/min 30—3000r/min
主轴电机功率 22kW 22kW
主轴扭矩 430Nm 430Nm
电气系统 西门子808D 西门子840D
电机总功率 约35 kW 约50 kW
机床外形尺寸 约7000*6000*5000 mm 约15000*12500*6300 mm

产品优势

1.工作台、纵向滑台、垂直滑台和动力头滑枕采用优质铸铁件;床身、立柱采用钢板焊接结构,经人
工时效处理,精度稳定。
2.卧式数控管板钻床的动力头属刚性精密主轴,采用台湾BT50内冷主轴,可使用硬质合金内冷钻头,
精度高。配备液压打刀缸,装卸刀具极为方便。
卧式数控管板钻床
3.通过有限元分析计算后优化设计,提高了卧式数控管板钻床刚性使机床既可以进行钻孔加工又可实
现铣削和刚性攻丝加工。
4.数控采用德国西门子808D控制,并配备上位计算机以方便工件加工程序的存储与输入,操作简便。
