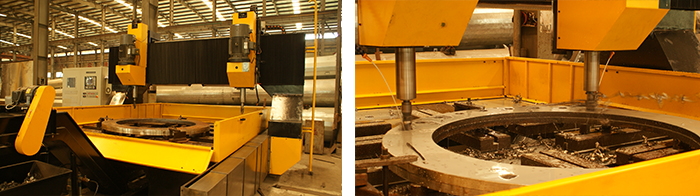

DZC数控管板钻床

数控管板钻床主要用于电力、石油、化工、锅炉等行业中法兰、换热器以及管板件的加工,可以省掉逐一划线,对线的工作。只要输入正确无误的CAD设计图纸,即可实现主轴自动连续钻孔,加工过程数控,效率高,精度高,编程方便,操作简单。

订购热线:0531-88739196

产品加工工件

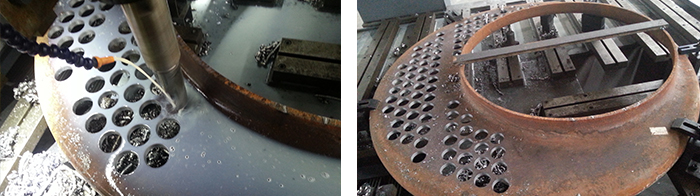

数控管板钻床加工图

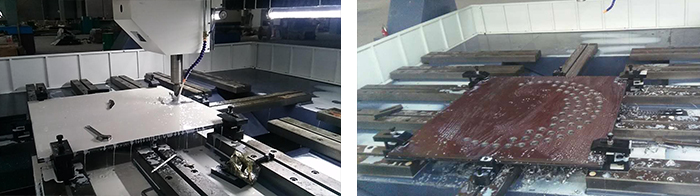

数控管板钻床加工效果图

产品技术参数

DZC 数控管板钻床技术参数
型号 DZC2525 DZC3030 DZC4040 DZC5050
加工工件尺寸 长*宽 mm 2500*2500  3000*3000  4000*4000  5000*5000
厚度 mm 250  250  250  250
钻削动力头数 1或2个
钻孔直径 Φ90 mm
主轴转速 120-700 r/min
主轴莫氏锥度 6号
Z轴行程 350 mm
Z轴进给速度 0-4000 mm/min
  以上参数仅供参考,具体以技术方案为准

产品优势

1.数控管板钻床为龙门移动式钻床,减小了床身长度,节省了占地面积。床身、横梁采用钢板焊接结
构,经人工时效处理,精度稳定。
2.龙门采用龙门铣的焊接结构,具有超强的动态和静态刚性,保证机床的强度和精度稳定。

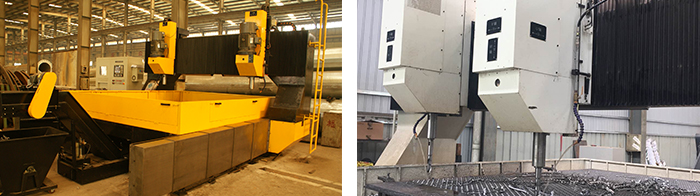

数控管板钻床龙门图
3.工作台上平面布置有若干横向T形槽条,用以装夹夹具及工件。
4.钻削动力头采用变频电机经齿轮减速(i=7.5)驱动独立主轴;主轴进给采用AC伺服电机带动同步带
和精密滚珠丝杠副驱动;主轴锥孔为莫氏6号锥度,配有多种规格莫氏变径套,可以安装较大直径范围
的钻头。钻孔直径可达Φ90mm。

5.数控系统采用西班牙FAGOR8055系统,并配有RS232接口和LCD液晶显示屏,上位计算机管理,钻孔坐
标可实现CAD/CAM直接转换,方便了编程、存储、显示和通讯,操作界面具有人机对话、误差补偿、自
动报警等功能。工件孔位可采用键盘或CAD图形输入后自动生成加工程序。具备钻孔前孔位预演和复检
功能,操作方便。
