当前位置：数控角钢扁钢冲孔切断生产线
数控角钢扁钢冲孔切断生产线用于角钢、扁钢的冲孔、剪切加工，广泛应用于电力铁塔、铁附件、电梯、建筑、铁路、桥梁工程等相关。

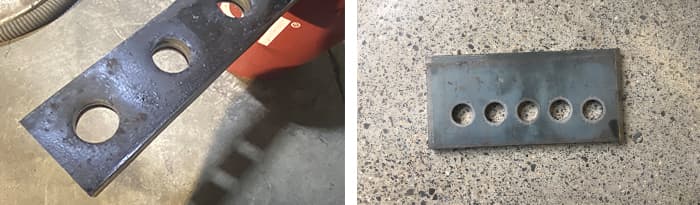

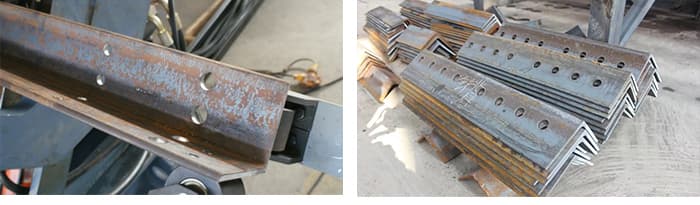

产品加工工件
产品技术参数
| 序号 | 名称 | 单位 | 参数值 |
| 1 | 加工角钢范围 | mm | 63*63*6-200*200*20 |
| 加工扁钢范围 | mm | 100*10/90*8 | |
| 2 | 冲孔直径 | mm | 26（长孔可定制） |
| 3 | 冲孔力 | kN | 1000 |
| 4 | 冲孔单元数目 | 个 | 2(A、B) |
| 5 | 每单元的冲头数目 | 个 | 2 |
| 6 | 角钢切断力 | kN | 3800 |
| 7 | 扁钢切断力 | kN | 1000 |
| 9 | 进料侧毛坯长度 | mm | 6000（可定制） |
| 10 | 出料侧工件长度 | mm | 6000（可定制） |
| 11 | 数控轴的数目 | 个 | 3 |
| 12 | 加工精度 | 符合GB/T 2694-2010标准要求 | |
| 13 | 数据接口 | 可键盘、U盘输入，与放样软件衔接 | |
| 14 | X轴最高送进速度 | M/min | 50 |
| 以上参数仅供参考，具体以方案为准，其他规格请联系客服 | |||
产品优势
1. 数控角钢扁钢冲孔切断生产线主要由横向料台、翻转上料、送进料道、数控小车、冲孔主机、剪切单元、分选料道、液压系统、气动系统、电气控制系统等部件组成。
2. 冲孔主机：配有两个冲孔单元，每侧的冲孔单元安装两套冲孔模具；模架、冲头和底模更换方便。

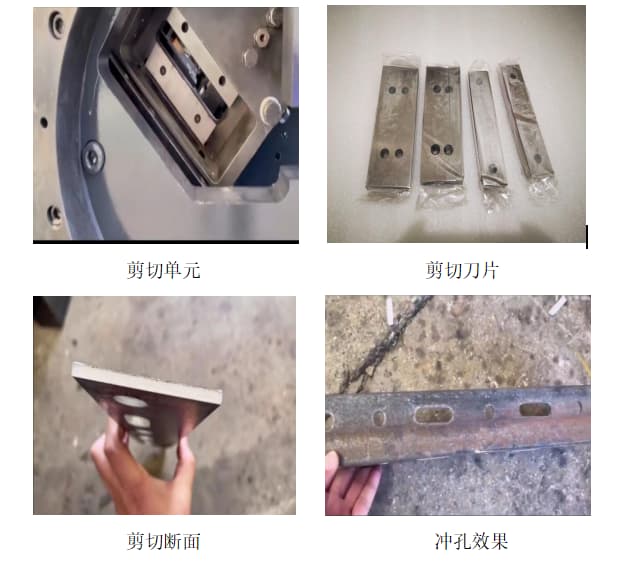

3. 剪切单元：单刃剪切有一个正方形上刀片，四个角分别布置不同R弧度角，可适应不同型号角钢的裁断，厚度间隙通过更换下刀片厚度来完成，剪切力大，主油缸为3800KN，切料稳定。
4. 扁钢切断模具：上下刀均为直线式刀片，通过下刀的厚度调整不同材料的间隙，扁钢切断的时候剪切单元会通过换模气缸选择切断指令，然后进行切断。
