当前位置：GSWZ高速三维钻床

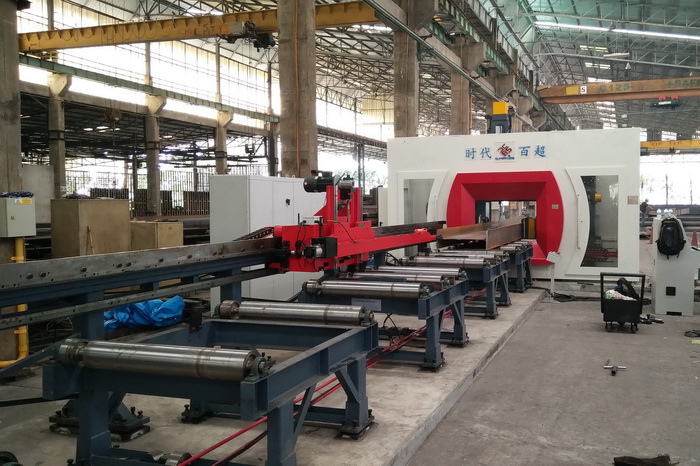

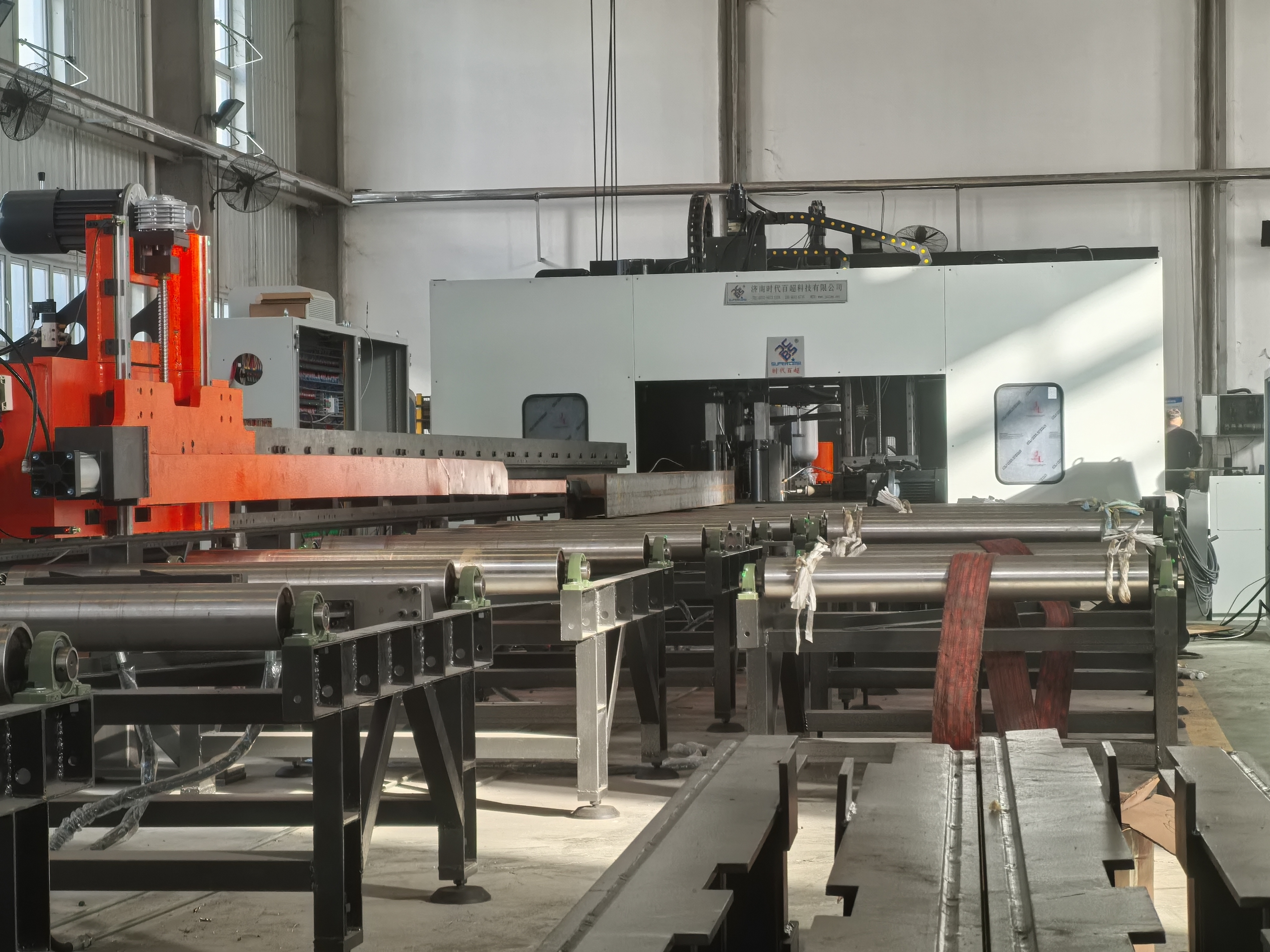

高速三维钻床主要用于H型钢、槽钢、方钢、箱型梁等工件的钻孔加工，三个钻削主轴箱的定位、进给全部由伺服电机驱动，数控控制，数控小车送料，高效、高精度，可广泛应用于建筑、桥梁、铁塔等行业。

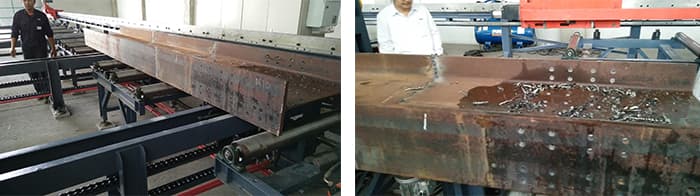

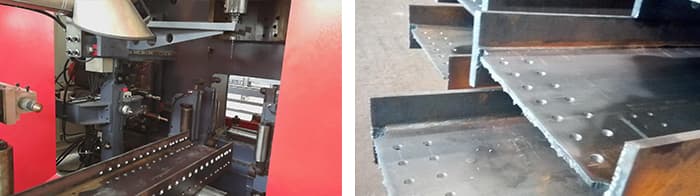

产品加工工件
产品技术参数
| GSWZ高速三维钻床技术参数 | |||
| 参 数 名 称 | 单 位 | 参 数 值 | |
| 工 件 范 围 | H型钢 | mm | 150x75～1250x600 |
| U型钢 | mm | 150x75～1250x400 | |
| 箱型梁 | mm | 150x75～1250x400 | |
| 厚 度 | mm | ≤80 | |
| 长 度 | m | 标准配置15（定制） | |
| 钻削 动力 箱 | 数 量 | 个 | 3 |
| 钻孔范围 | mm | ￠5～￠40 | |
| 主轴转速 | r/min | 30～3000 | |
| 主轴锥孔 | BT40 | ||
| 主轴电机功率 | KW | 3×11 | |
| 送料 小车 | 送料小车伺服电机功率 | KW | 5.0 |
| 送料速度 | m/min | 20 | |
| 送料重量 | t | 10 | |
| 主机外形尺寸(长x宽X高) | m | 约6.0×1.6×3.4 | |
| 主机重量 | Kg | 约8000 | |
产品优势
1.高速三维钻床主要是由床身、数控滑台、钻削主轴箱、夹紧装置、检测装置、数控送料小车、圆盘式打字单元、进出料道（长度根据客户要求定）、冷却系统、集屑箱等几个主要部分组成。
2.床身是由钢板焊接而成，在受力较大的地方对床身结构进行了强化处理，焊接完成又进行了人工时效处理，这些都很好的保证了床身的稳定性，从而保证了整个高速三维钻床的精度。
3.主轴采用精密主轴，回转精度高，刚性好。配备BT40锥孔，换刀方便，既可装夹麻花钻，也可装夹硬质合金钻头，适用范围大。

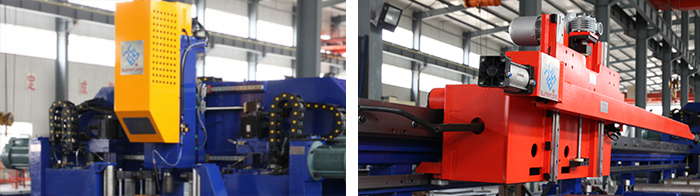

4.高速三维钻床采用小车送料，送料小车由伺服电机经减速机减速后通过齿轮齿条驱动。在床身上装有激光对线装置，工件送进时可以检测工件，然后进行反馈，便可实现工件的精确定位。
