当前位置：SWD龙门移动式数控三维钻床
龙门移动式数控三维钻床主要用于建筑、桥梁等行业中大型H型钢、箱型梁、槽钢、异型钢的钻孔加工。

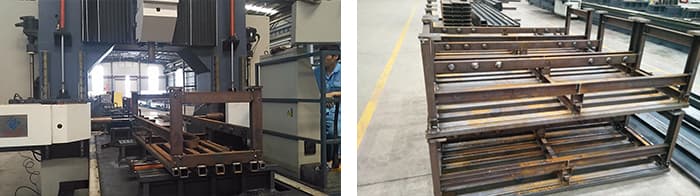

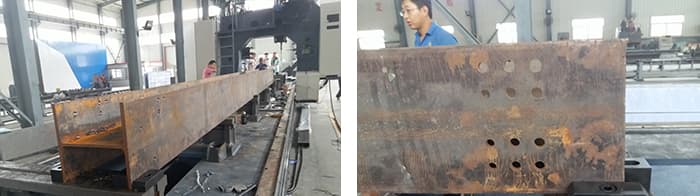

产品加工工件
产品技术参数
| SWD龙门移动式数控三维钻床技术参数 | |||||
| 型号 | SWD1010-3 | SWD2010-3 | SWD3010-3 | ||
| 型钢工件参数 | 宽度 | 300-1000mm | 600-2000 mm | 1600-3000 mm | |
| 高度 | 300-1000mm | 400-1000 mm | 200-1500 mm | ||
| 长度 | 24 m（可根据要求定制） | ||||
| 钻削动 力头 | 数量 | 3 个 | |||
| 钻孔直径 | ￠10～￠50 mm | ||||
| 主轴转速 | 100～700 r/min | ||||
| 钻孔进给速度 | 0～4 m/min | ||||
| 电气 系统 | 控制方式 | PLC | PLC | PLC | |
| 数控轴数 | 7 | 8 | 8 | ||
| 电机总功率 | 约42kW | 约47kW | 约47kW | ||
| 以上参数仅供参考，具体以技术方案为准 | |||||
产品优势

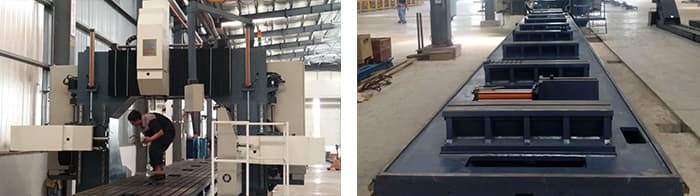

1.采用龙门移动，工作台固定的结构形式，整体刚性好，抗震性极佳，龙门移动灵活，精度保持久，同时减小了床身长度，节省了占地面积。床身上装有侧推装置，可使工件自动对准基准点，方便工件夹紧。
2.装有气动检测装置，用来检测H型钢的位置，采用检测补偿功能来修正工件的形状误差和装夹误差，以便自动修正钻孔位置。

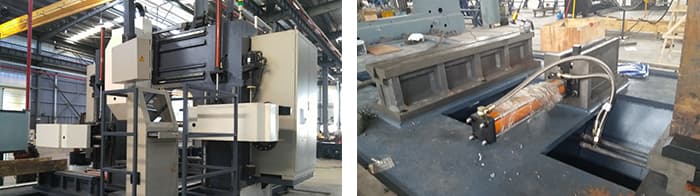

3.主轴配备液压平衡缸，保持动力头平衡。使动力头不受下拉力影响，工作时更加稳定，精准。
4.滑枕式结构，动力头整体移动。伺服电机进给，钻孔更加精准，设备钻孔时更加稳定。
