当前位置：DZC数控管板钻床
数控管板钻床主要用于电力、石油、化工、锅炉等行业中法兰、换热器以及管板件的加工，可以省掉逐一划线，对线的工作。只要输入正确无误的CAD设计图纸，即可实现主轴自动连续钻孔，加工过程数控，效率高，精度高，编程方便，操作简单。

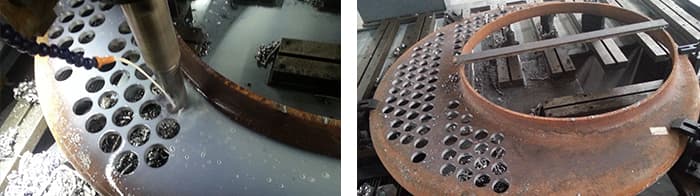

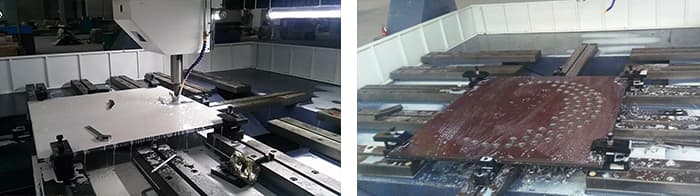

产品加工工件
产品技术参数
| DZC 数控管板钻床技术参数 | |||||
| 型号 | DZC2525 | DZC3030 | DZC4040 | DZC5050 | |
| 加工工件尺寸 | 长*宽 mm | 2500*2500 | 3000*3000 | 4000*4000 | 5000*5000 |
| 厚度 mm | 250 | 250 | 250 | 250 | |
| 钻削动力头数 | 1或2个 | ||||
| 钻孔直径 | Φ90 mm | ||||
| 主轴转速 | 120-700 r/min | ||||
| 主轴莫氏锥度 | 6号 | ||||
| Z轴行程 | 350 mm | ||||
| Z轴进给速度 | 0-4000 mm/min | ||||
| 以上参数仅供参考，具体以技术方案为准 | |||||
产品优势

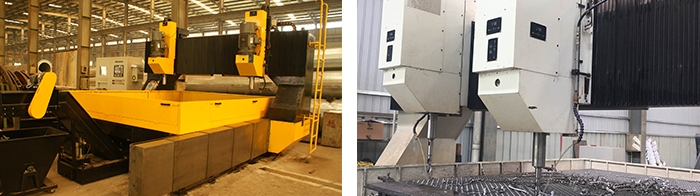

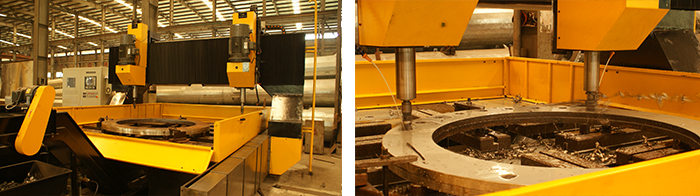

1.数控管板钻床为龙门移动式钻床，减小了床身长度，节省了占地面积。床身、横梁采用钢板焊接结构，经人工时效处理，精度稳定。
2.龙门采用龙门铣的焊接结构，具有超强的动态和静态刚性，保证机床的强度和精度稳定。
3.工作台上平面布置有若干横向T形槽条，用以装夹夹具及工件。
4.钻削动力头采用变频电机经齿轮减速（i=7.5）驱动独立主轴；主轴进给采用AC伺服电机带动同步带和精密滚珠丝杠副驱动；主轴锥孔为莫氏6号锥度，配有多种规格莫氏变径套，可以安装较大直径范围的钻头。钻孔直径可达Φ90mm。
5.采用西门子数控系统，并配有RS232接口和LCD液晶显示屏，上位计算机管理，钻孔坐标可实现CAD/CAM直接转换，方便了编程、存储、显示和通讯，操作界面具有人机对话、误差补偿、自动报警等功能。工件孔位可采用键盘或CAD图形输入后自动生成加工程序。具备钻孔前孔位预演和复检功能，操作方便。
