当前位置：GZC系列数控法兰钻床

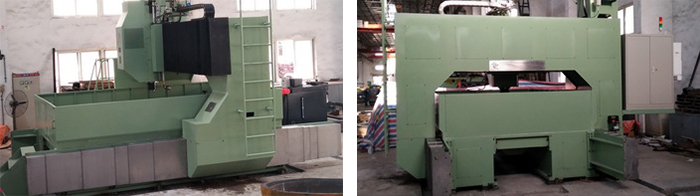

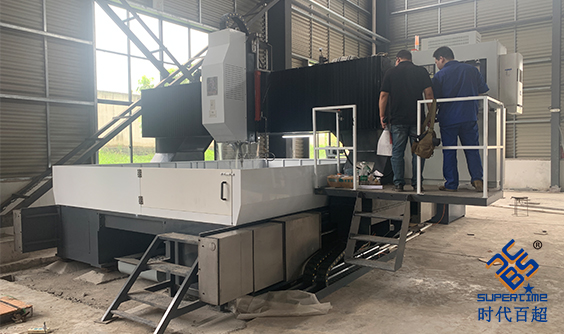

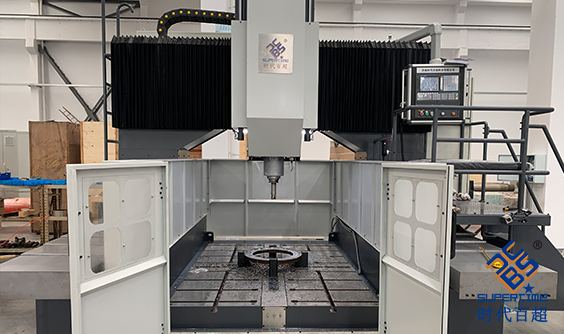

GZC系列数控法兰钻床采用龙门侧挂式结构,可以装夹硬质合金内冷钻头钻孔也可以用高速钢麻花钻头外冷钻孔,主要用于法兰、换热器、管板件、法兰等各种中大型工件的钻削、攻丝、孔端倒角、铣槽以及平面铣削加工，加工过程数控，效率高，精度高，编程方便，操作简单。

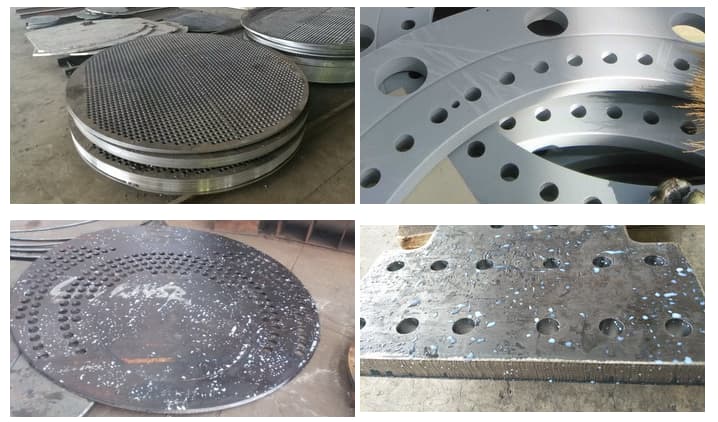

产品加工工件
产品技术参数
| 参数名称 | 项目 | GZC2525 | GZC3535 | GZC4040 | GZC5050 |
| 加工范围 | 长*宽 | 2500*2500mm | 3500*3500mm | 4000*4000mm | 5000*5000mm |
| 垂直滑枕式动力头 | 数量 | 1/2个 | |||
| 主轴锥孔 | BT40/BT50 | ||||
| 钻孔直径 | ≤φ80mm | ||||
| 钻孔深度 | ≤300mm | ||||
| 主轴转速 | 30—3000r/min | ||||
| 主轴伺服电机功率 | 37KW | ||||
| 主轴下端面到工作台面距离 | 280-780mm | ||||
| 电气系统 | 数控系统 | 西门子 | |||
| 数控轴数 | 4/6轴 | ||||
| 以上参数仅供参考，具体以方案为准，支持不同规格定制 | |||||
产品优势
1.床身采用钢板焊接结构，经人工时效处理，精度稳定。加固型的龙门使机床的刚度大大提高，可以保证大的切削用量。工作台上平面布置有若干横向T形槽条，用以装夹夹具及工件。
2.经过热时效处理（580-680,24小时恒温），有效去除硬力70%-80%。保证机床的强度和精度稳定。龙门截面大，采用钢板焊接结构，通过有限元分析薄弱环节增加井字形布筋密度，保证抗扭抗弯力。

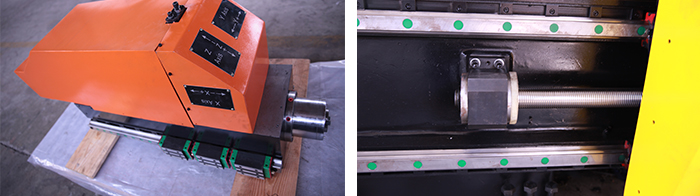

3.钻削动力箱属刚性精密主轴，采用BT50内冷主轴，可使用硬质合金内冷钻头，精度高。配备液压打刀缸，装卸刀具极为方便。

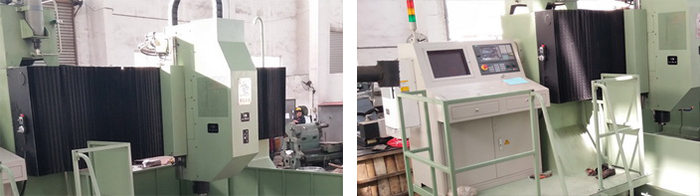

4.用西门子808D控制系统，钻孔坐标可实现CAD/CAM直接转换，操作界面具有人机对话、误差补偿、自动报警等功能。具备钻孔前孔位预演和复检功能，操作方便。
5.数控法兰钻床所配置的滚珠丝杠、直线滚动导轨、液压泵、阀、主轴及进给伺服电机及其驱动器、数控系统等均为品牌产品，机器的精度、可靠性高，故障少、开机率高。
