GT数控锅筒钻床

龙门移动式数控锅筒钻床主要用于锅炉行业中的锅筒或集箱管上孔的加工。代替人工划线,大大提高了孔的位置精度和钻削效率,实现钻孔自动化。

订购热线:0531-88739196

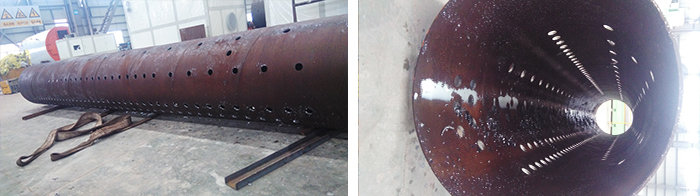

产品加工工件

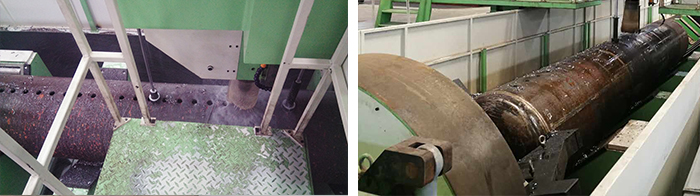

数控锅筒钻床图片

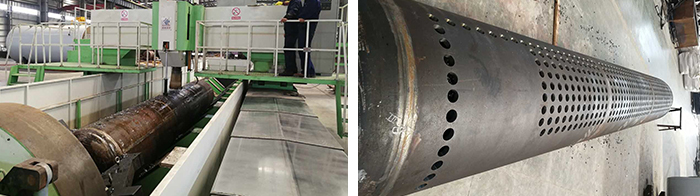

数控锅筒钻床加工图

产品技术参数

GT1713数控锅筒钻床技术参数
参数名称 项目 参数值
锅筒尺寸范围

外径范围 Φ800-Φ1700mm
壁厚      250mm
长度(可根据用户要求定) 13 m
钻削头
(Z 轴)

钻孔直径 φ80mm
主轴转速(伺服) 30-3000 r/min
主轴锥孔 BT50
主轴电机功率   37kW
Z轴进给速度 0-5 m/min
电气系 数控系统 西门子数控系统
电机总功率 约130kW
   以上技术参数仅供参考,具体以技术方案为准。

产品优势

数控锅筒钻床整机图
1.数控锅筒钻床由底座、龙门、数控分度头、钻削头、垂直滑台、锅筒管支承架、夹压油缸、排屑与
冷却、自动润滑以及液压系统、气动系统和电气系统等组成。
2.数控锅筒钻床底座、龙门采用焊接钢结构,经热时效去应力处理,具有较好的刚性和稳定性。
数控锅筒钻床现场图
3.钻削动力头采用BT50(7:24)内冷刚性高速精密主轴,刚性好、精度高,可满足机床的高速重型切削。
可以实现钻盲孔、铣削、倒角、断屑、自动排屑等功能,提高了劳动生产率。
4.数控分度头安装有三爪自定心卡盘,可以方便地夹紧和松开工件,减轻工人的劳动强度。

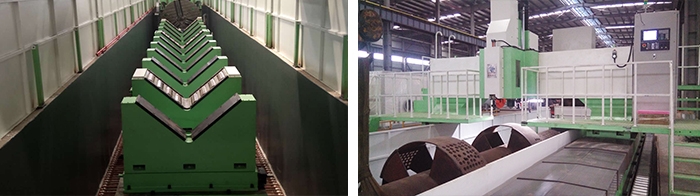

数控锅筒钻床支撑图
5.支承架具有支承和辅助集箱旋转的功能。
6.采用西门子数控系统和上位机管理,极大地方便了存储、调用、显示、诊断和运行,以及钻头损坏检
测功能,实现了钻削过程自动化,工件CAD 图纸可直接输入,自动编程。
